HIWIN上银 FDW 上银滚球丝杆
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母插管型FDW
- 类型:
- 属性: HIWIN上银 FDW 上银滚球丝杆，-HIWIN上银 FDW 上银滚球丝杆-HIWIN上银 FDW 上银滚珠丝杆模组 hiwin官网是一个专业的丝杠制造商，他们以优质的产品和服务而闻名于世。丝杠是一种常用的机械传动元件，广泛应用于工业和机械领域。hiwin官网的丝杠采用先进的制造工艺和高品质的材料，具有优异的耐磨性和长寿命。无论是在传动效率还是精度方面，hiwin官网的丝杠表现出色。他们的产品不仅可以满足各种工程项目的需求，还能提供全面的技术支持和解决方案。hiwin官网-HIWIN上银 FDW 上银滚球丝杆--HIWIN上银 FDW 上银滚球丝杆-

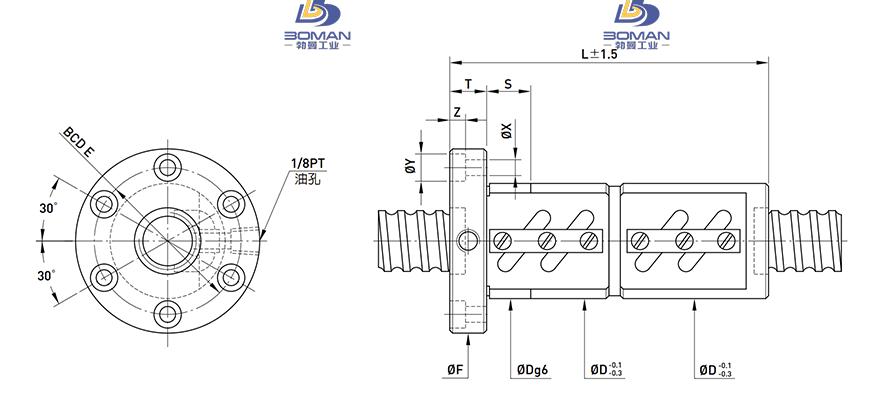

HIWIN上银 FDW 上银滚球丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 100 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 93.688 |
|
| 滚珠节圆直径 | 101.8 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | ||
| 螺母直径 | 160 |
|
| 法兰直径 | 224 |
|
| 螺母长度 | 240 |
|
| 螺母安装 | PCD | 188 |
| 额定动负载 | CaN | 10761 |
| 额定静负载 | C0aN | 44596 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 28 |
|
| 法兰安装孔通孔直径 | 18 |
|
| 法兰安装孔沉孔直径 | 26 |
|
| 法兰安装孔沉孔深度 | 17.5 |
|
| 轴向刚度 | KNm | 301 |
HIWIN上银 FDW 上银滚球丝杆此型号部分数据来源于HIWIN上银 FDV hiwin丝杆怎么选
